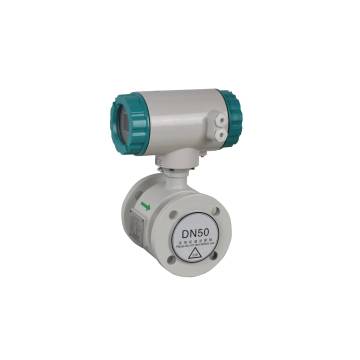

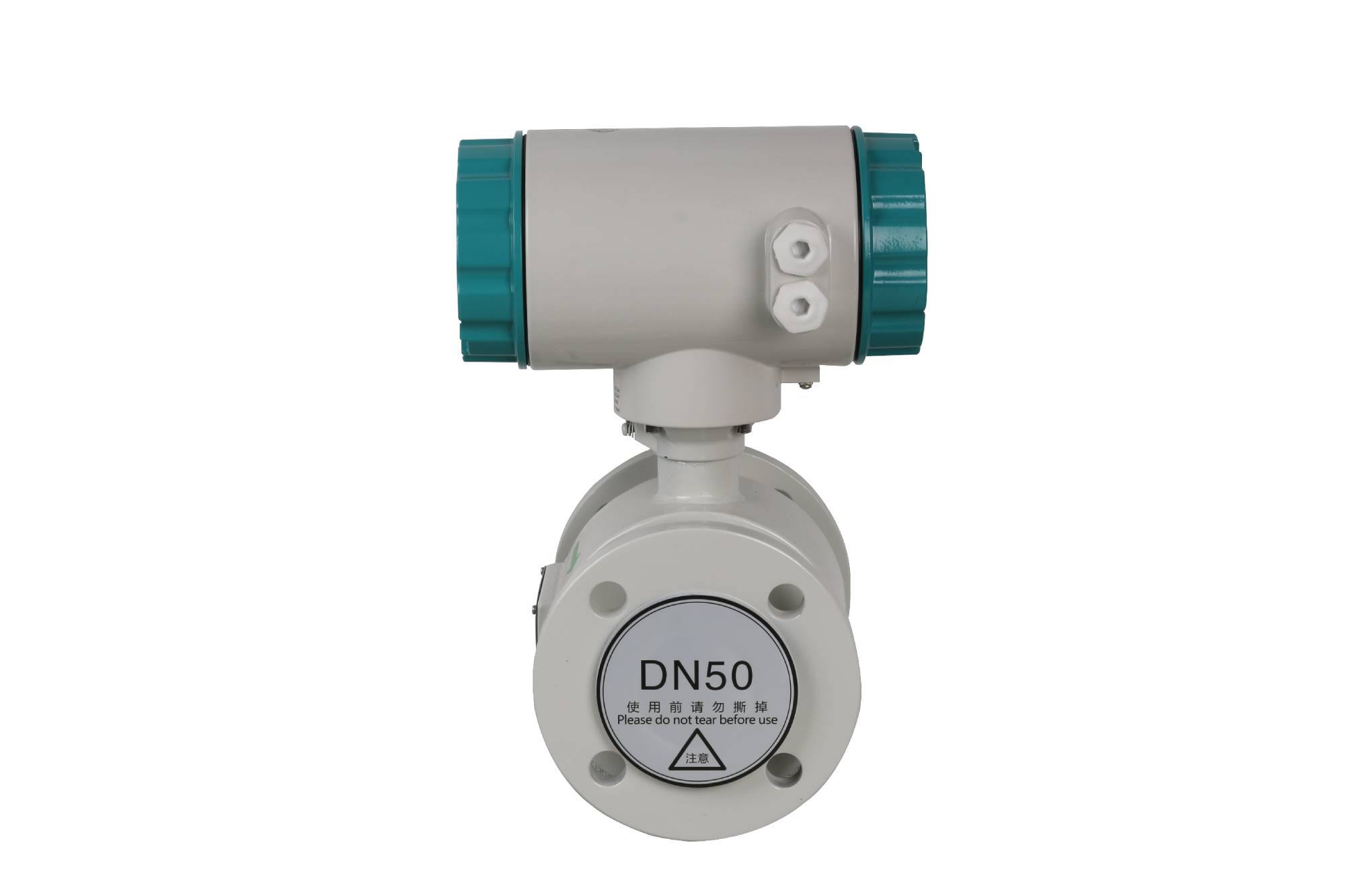

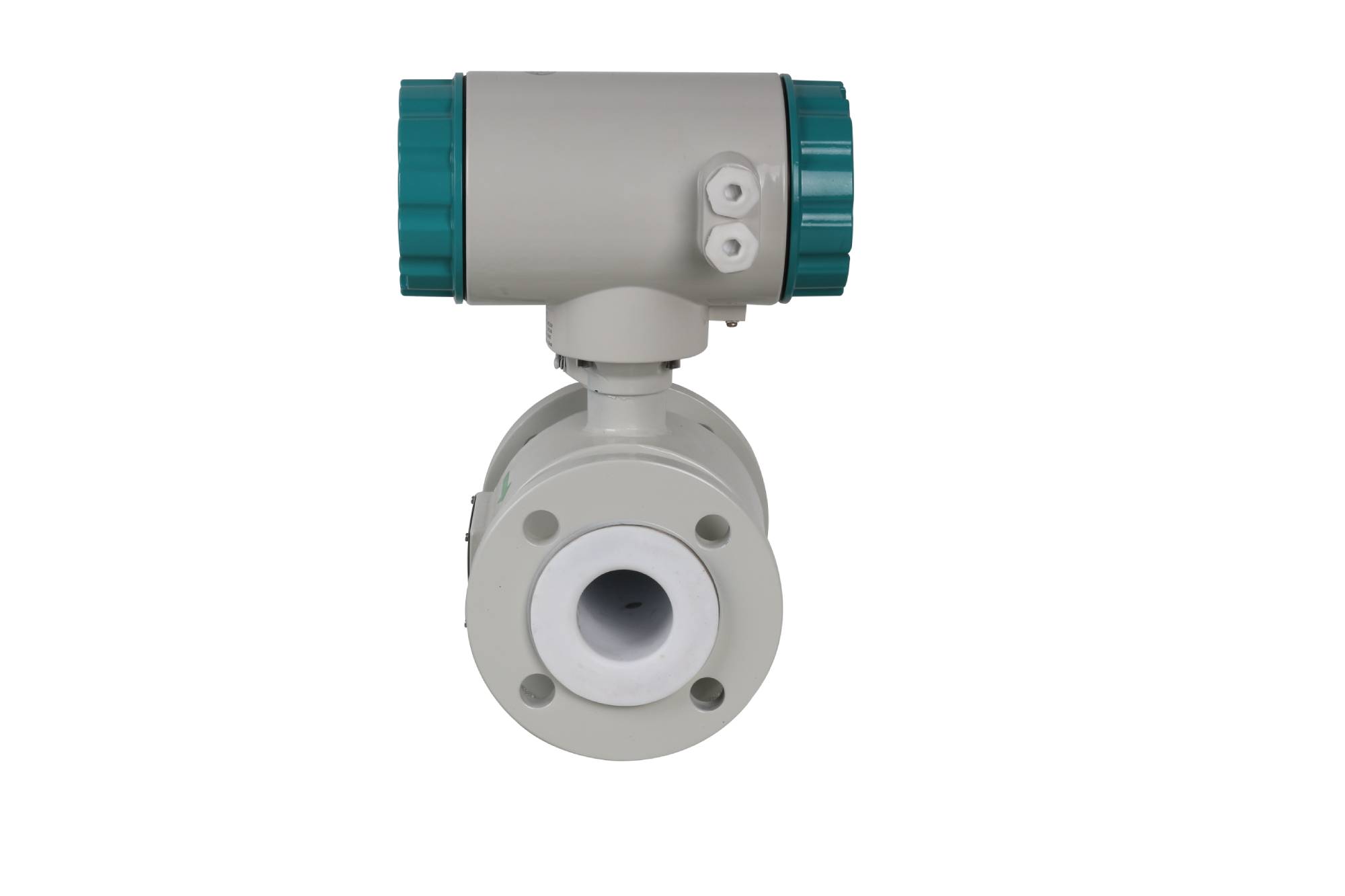

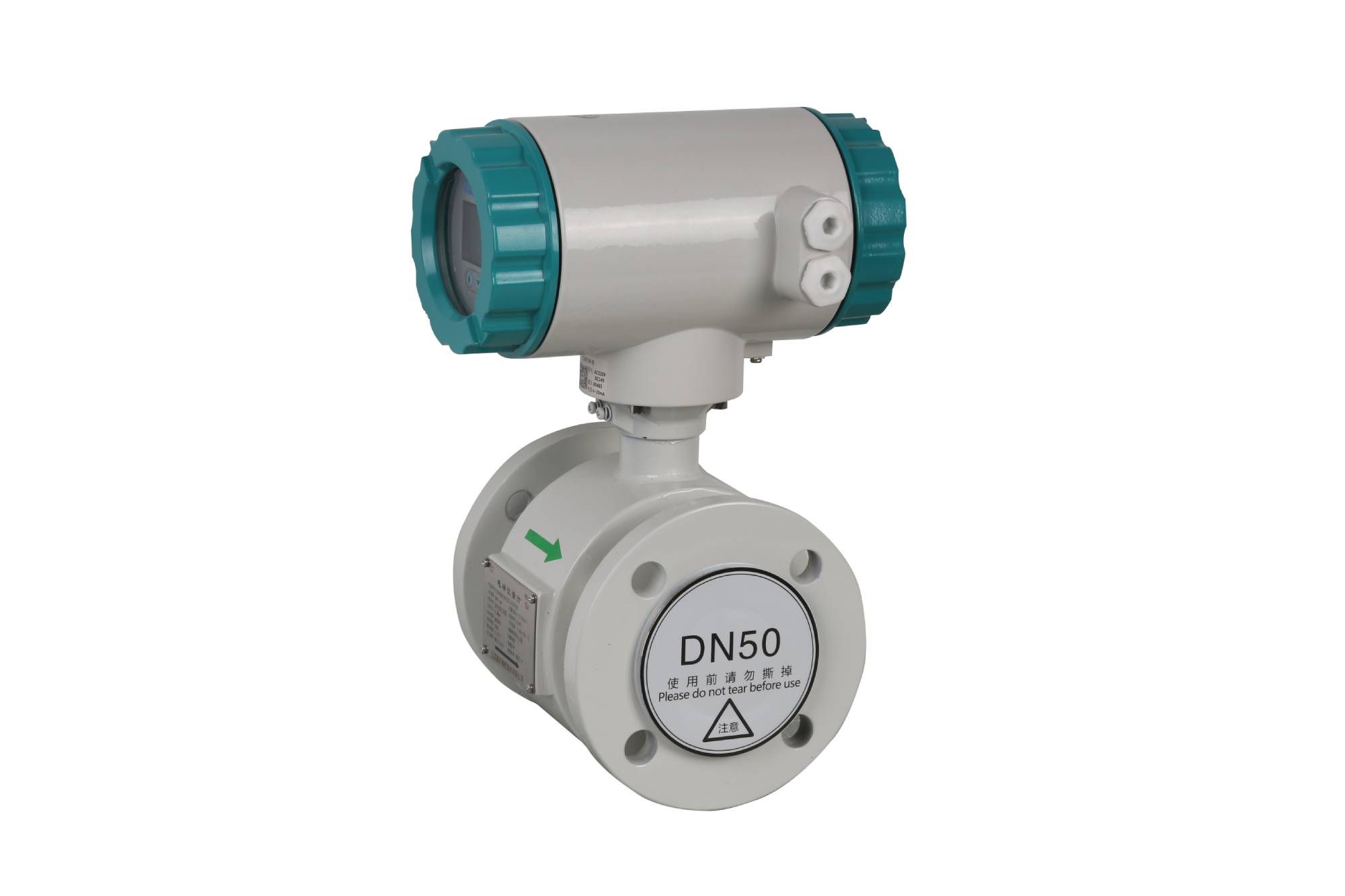

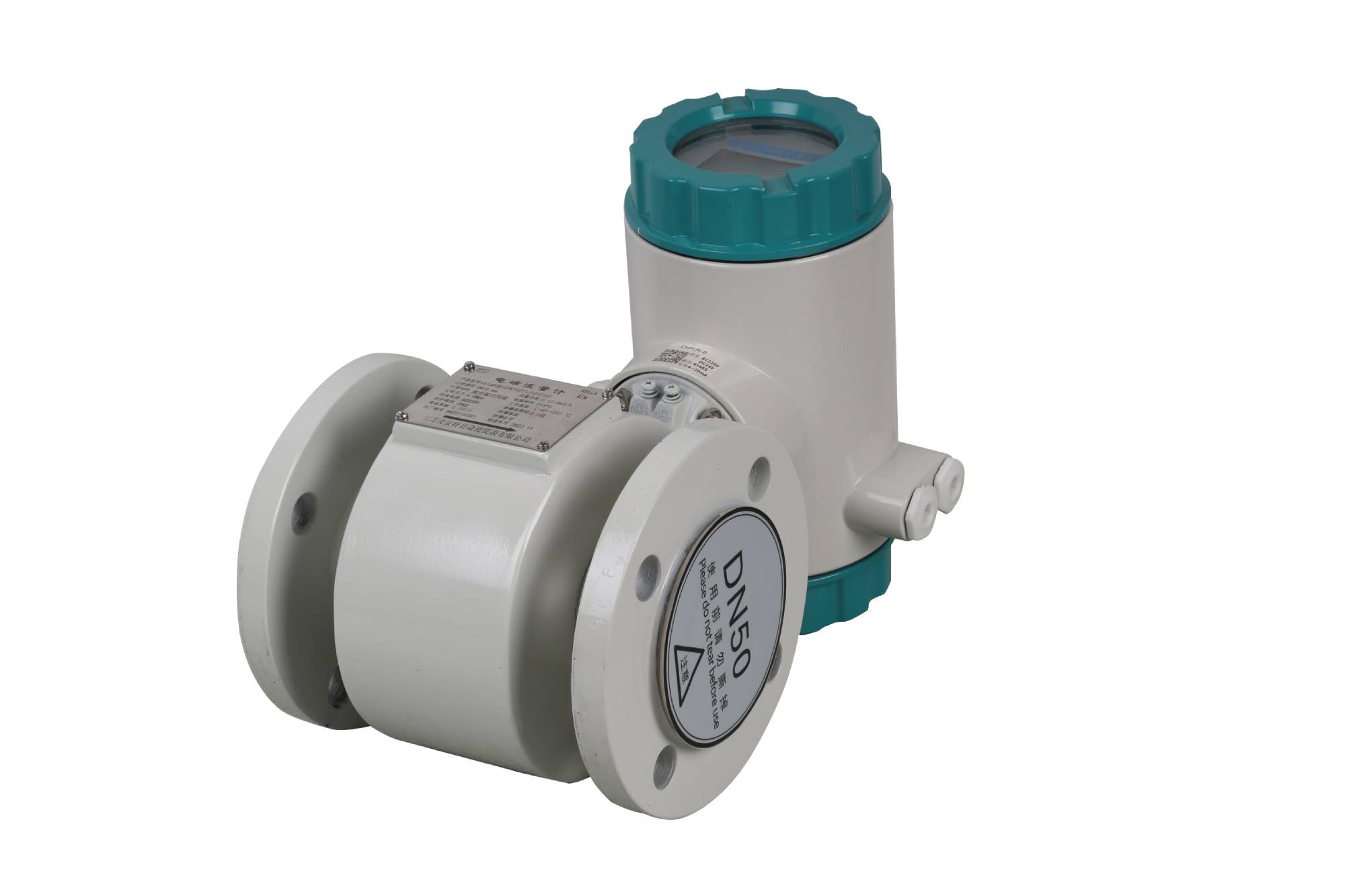

Агляд прадукту
Намінальны дыяметр серыі DN (мм)
DN10-3200, тып убудовы ≥DN200
Заўвага : Спецыяльныя фарматы можна наладзіць
Электрамагнітны расход - гэта новы тып інструмента вымярэння электрамагнітнага патоку, распрацаваны на аснове тэорыі электрамагнітнай індукцыі Фарадэя. У асноўным ён складаецца з трох частак: датчык, пераўтваральнік і інструмент дысплея. З яго можна выкарыстоўваць для вымярэння аб'ёму патоку праводнай вадкасці ў закрытым трубаправодзе. Прынцып працы Калі праводная вадкасць цячэ ў трубаправодзе з вонкавым магнітным полем, яна выразае магнітныя лініі сілы і выводзіць індукаванае напружанне на выяўленні электрода датчыка. Пасля таго, як сігнал напружання атрымлівае пераўтваральнік, ён узмацняецца, карэктуецца, пераўтвараецца і адлюстроўваецца на дысплеі. Паток праводнай вадкасці можна разлічыць па вымераным сігнале напружання.
| Flow direction |
forward, reverse, net flow |
| Repeatability error |
±0.1% of measured value |
| Accuracy |
Pipeline type: 0.2 level 0.5 level 1.0 level
|
| Insertion type: 2.5 level |
| Temperature of the measured medium |
Rubber lining: -20℃~80℃ |
| |
PTFE lining: -30℃~150℃ |
Інструкцыі па ўпарадкаванні, калі сярэдняя тэмпература перавышае 80 ℃
Ацэнка працоўнага ціску
| Ordinary type |
DN10-DN50: S4.0MPa |
| |
DN65-DN400: ≤1.6MPa |
| |
DN400-DN600: ≤1.6MPa |
| |
DN600 and above: ≤1.0MPa |
| Plug-in type |
≥DN200：0.25MPa-4MPa |
Спецыяльныя характарыстыкі ціску пры замове
| Flow measurement range |
The flow measurement range corresponds to a speed range of 0.3~10m/s |
| Pipeline type |
0.3~10m/s |
| Plug-in type |
0.3~10m/s |
| Relative humidity |
5%~95%RH |
| Environmental temperature |
Sensor 40℃~80℃ |
| |
Converter -25℃~60℃ |
| |
Plug-in type -25℃~60%C |
| Communication interface |
RS232 RS485 HART |
| Conductivity range |
Conductivity of the measured fluid is 25ps/cm. Most water-based media have a conductivity range of 200~800us/cm, and electromagnetic flowmeters can be used |
| Output current and load resistance |
4~20mA fully isolated load resistance <7500 |
| Pulse frequency |
0~5KHz (load resistance ≥3000) photoelectric isolation OCT external power supply ≤35V |
| Electrode material |
platinum-containing stainless steel, titanium, tantalum, Hastelloy platinum or other special electrode materials |
| Power supply |
AC220V50Hz, DC24V |
| Protection level |
submersible type IP68 other types IP67 |
| Straight pipe length |
pipeline upstream 210DN downstream ≥5DN |
| Connection method |
pipeline GB9119-2000 standard flange plug-in threaded connection ball valve specification DN50 |
| Explosion-proof mark |
Ex db ib mb ⅡCT6 Gb;Ex tb ШC T80'C Db |
Згодна з спосабам узбуджэння: ёсць тып ўзбуджэння пастаяннага току, тып узбуджэння пераменнага току, тып узбуджэння прастакутнага хваля нізкачашчыннага і тыпу ўзбуджэння падвойнай частоты. Сярод іх шырока выкарыстоўваецца нізкачашчынная прамавугольная хваля, а тып ўзбуджэння з падвойнай частатой мае выдатную стабільнасць.
У адпаведнасці з мэтай: ёсць агульны тып, непранікальны тып, санітарны тып, тып барацьбы з пагрузкай, тып пагружлівага тыпу і тып устаўкі і г.д., якія могуць задаволіць асаблівыя патрэбы розных галін.
Meiante Technology Co., Ltd. У асноўным займаецца рознымі вымяральнымі інструментамі, уключаючы ўзроўні інструмента, лічыльнікі патоку, інструменты ціску, тэмпературны інструмент і прыбор каліброўкі і г.д.
Калі ў вас ёсць якія -небудзь патрэбы, калі ласка, звяжыцеся з намі.
