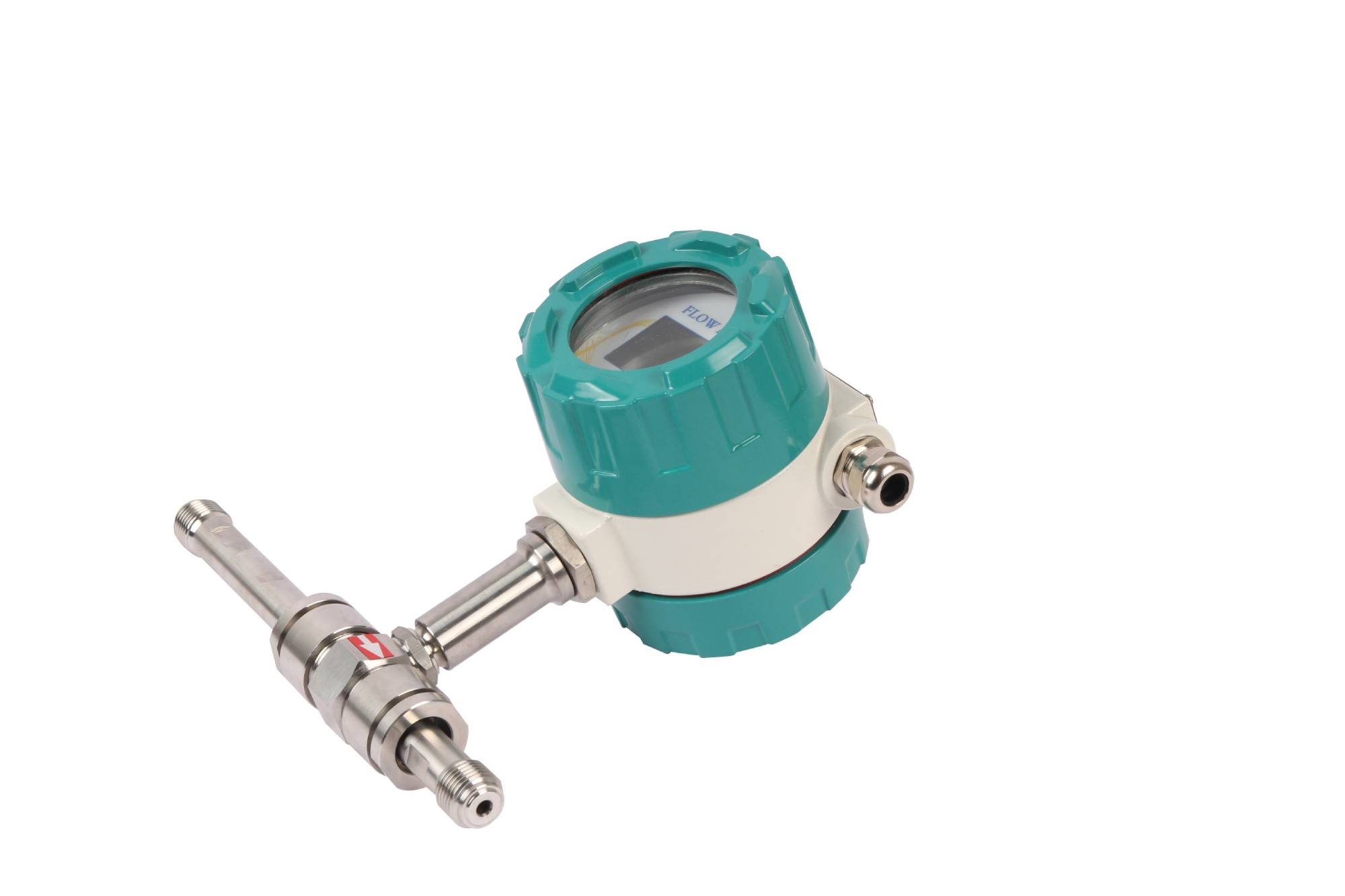

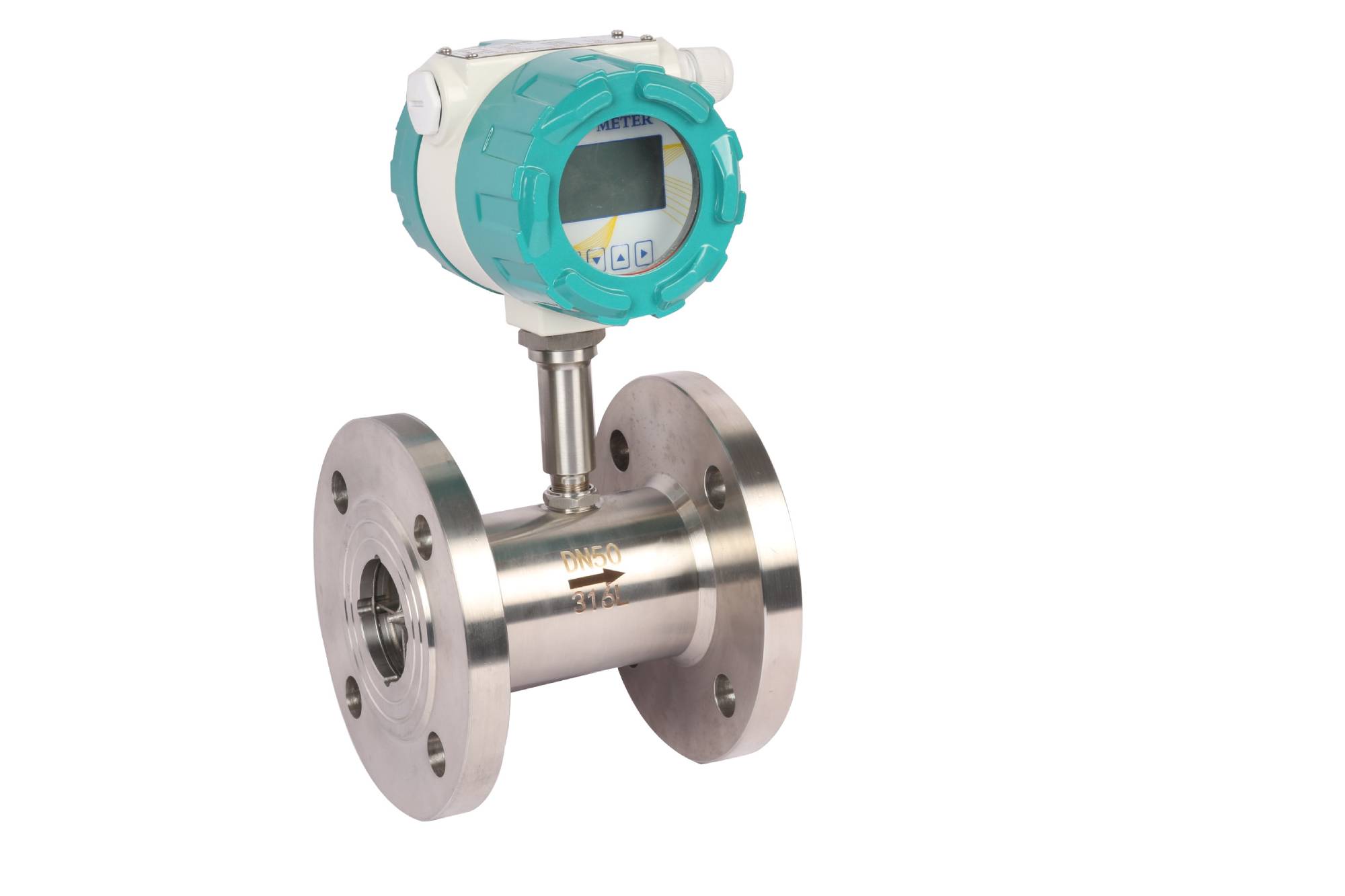

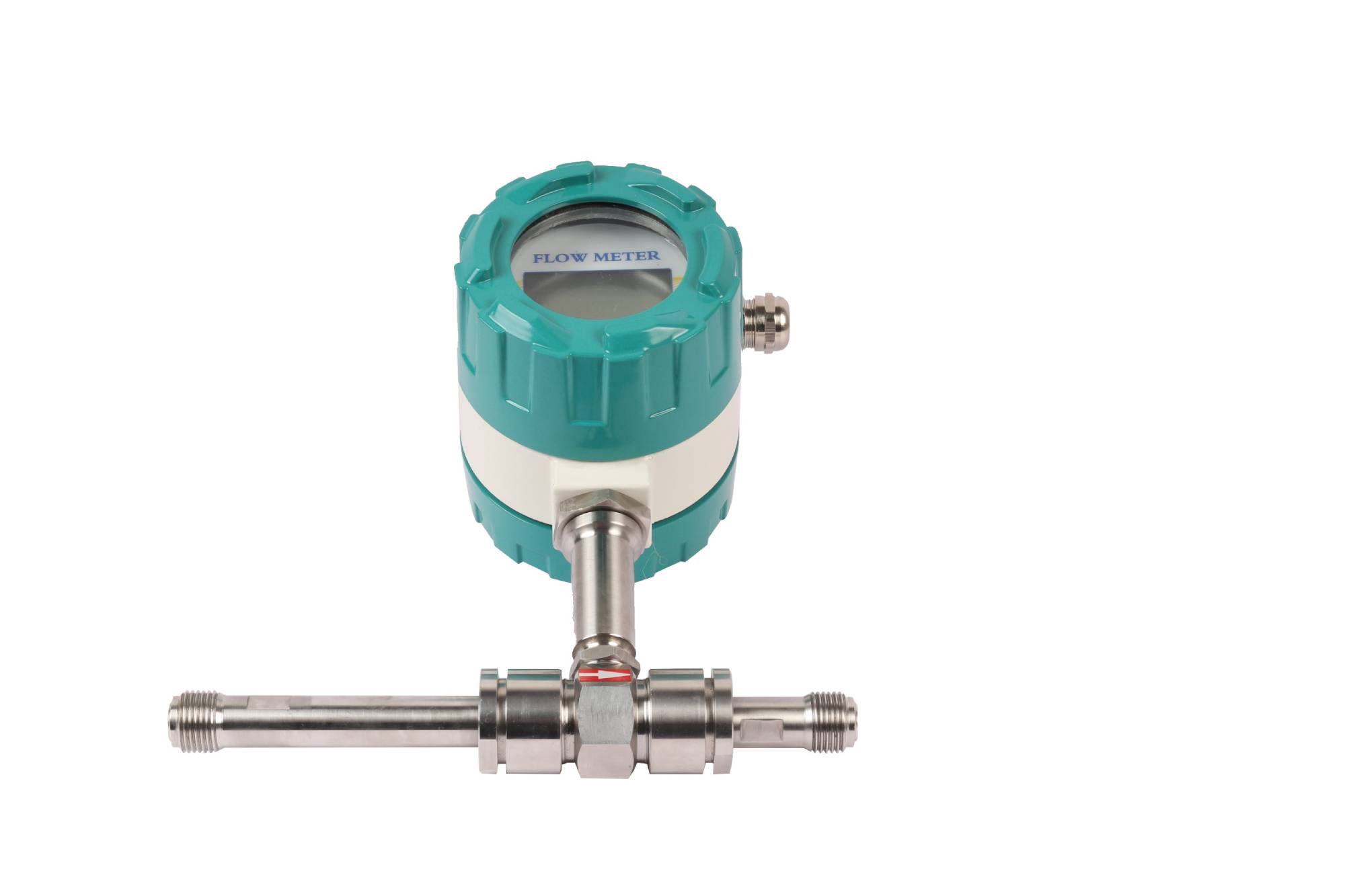

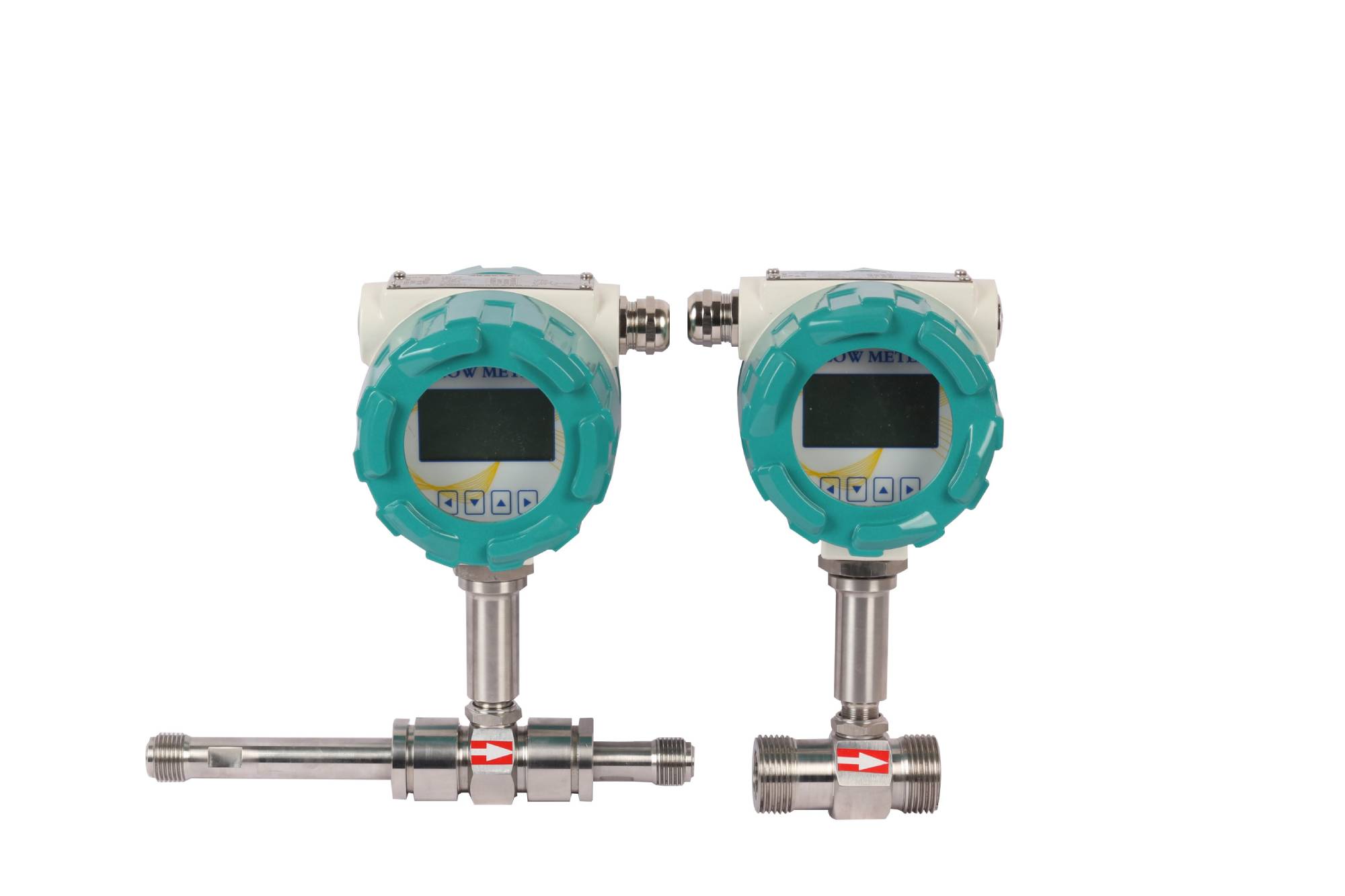

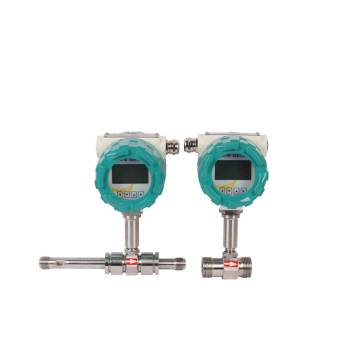

Агляд прадукту
Трыбурная расходометра - гэта хуткасць расходу, які выкарыстоўвае крыльца, змешчаны ў вадкасць, каб адчуць сярэднюю хуткасць патоку вадкасці, пераўтварае хуткасць патоку ў хуткасць турбіны, а затым пераўтварае хуткасць у электрычны сігнал, прапарцыянальны хуткасці патоку, тым самым рэалізуючы вымярэнне патоку вадкасці, якая можа быць выкарыстана для выяўлення імгненнага хуткасці патоку і хуткасці інтэграванага патоку.
Прынцып працы
Вадкасць цячэ праз корпус датчыка. Пад дзеяннем імпульсу вадкасці, крыльчык пераадольвае крутоўны момант і ўстойлівасць да вадкасці і пачынае круціцца. Калі крутоўны момант збалансаваны, хуткасць стабілізуецца. Паколькі лапаткі магнітна праводзяць, яны знаходзяцца ў магнітным полі дэтэктара сігналу, які складаецца з пастаянных магнітаў і шпулек. Паваротныя лопасці выразаюць магнітныя лініі сілы, перыядычна мяняючы магнітны паток шпулькі, так што сігналы электрычнага імпульсу выклікаюцца на абодвух канцах шпулькі. Пасля ўзмацнення і фарміравання гэты сігнал утварае бесперапынную прамавугольную імпульсную хвалю, якая перадаецца на дысплейны прыбор. У пэўным дыяпазоне патоку частата імпульсу прапарцыйная імгненнай хуткасці патоку вадкасці.
| Instrument diameter (mm) and connection method |
4, 6, 10, 15, 20, 25, 32, 40 are connected by thread |
| |
(15, 20, 25, 32, 40) 50, 65, 80, 100125, 150, 200 are connected by flange |
| Accuracy level |
±1%F·S, ±0.5%F·S, ±0.2%F·S |
| Range ratio |
1:10; 1:15; 1:20; |
| Instrument material |
304 stainless steel, 316 (L) stainless steel |
| Measured medium temperature |
-20-120°C |
| Environmental conditions |
temperature -10-55℃℃ relative humidity 5%-99%RH atmospheric pressure 86-106kPa |
| Output signal |
Sensor: pulse frequency signal, low level ≤0.8V high level ≥8V |
| |
Transmitter: two-wire 4-20mA DC current signal, three-wire pulse signal; four-wire 4-20mA DC current signal |
| Power supply |
Sensor: +12VDC, +24VDC (optional) |
| |
Transmitter: +24VDC |
| On-site reality type |
the meter comes with a 3.0V lithium battery or +24VDC external power supply |
| Signal transmission line |
STVPV3*0.3 (three-wire system), 2*0.3 (two-wire system) |
| Transmission distance |
≤1000m |
| Signal line interface |
Basic type: Hausmann connector or self-contained three-core cable; |
| |
Explosion-proof type: internal screw M20*1.5 |
| Explosion-proof level |
Basic type: non-explosion-proof product; |
| |
Explosion-proof type: Ex db ПC T6 Gb; Ex ia ПC T6 GaEx tb ⅢCT80'C Db |
| Protection level |
IP66 |
Класіфікацыя прадукту Згодна з вымяральным асяроддзем: ёсць вадкія турбіны, якія выкарыстоўваюцца для вымярэння вадкасці з нізкай глейкасцю без прымешак часціц валокнаў, такіх як вада, звадкаваны нафтавы газ і рафінаванае алей; Газавыя турбіны, якія выкарыстоўваюцца для вымярэння такіх газаў, як паветра, прыродны газ і пара.
Згодна з функцыяй: ёсць асноўныя мадэлі, якія толькі выдалена перадаюць сігнал патоку, які можна падзяліць на імпульсны сігнал або ток (4-20ma); Інтэлектуальныя інтэграваныя мадэлі з выкарыстаннем ультра-нізкай электрасілкаванай мікракампутараў з аднакаранёвым мікракампутарам з дысплеем на месцы, каэфіцыентам каэфіцыента прыбора і іншымі функцыямі.
Meiante Technology Co., Ltd. У асноўным займаецца рознымі вымяральнымі інструментамі, уключаючы ўзроўні інструмента, лічыльнікі патоку, інструменты ціску, тэмпературны інструмент і прыбор каліброўкі і г.д.
Калі ў вас ёсць якія -небудзь патрэбы, калі ласка, звяжыцеся з намі.
